【シンボーQ&A】ブリッジ設計のポイント①
【Q1】シンボーを用いたブリッジ設計で重要なポイントは何ですか。
芯材が適切な位置に配置されていることと、必要なレジン厚さが確保されていることです。
- 芯材がブリッジの両連結部に配置されていること
- 連結部の芯材周囲のレジン厚さが0.9mm以上であること
- 芯材の咬合面側のレジン厚さが1.0mm以上であること
以上がポイントです。

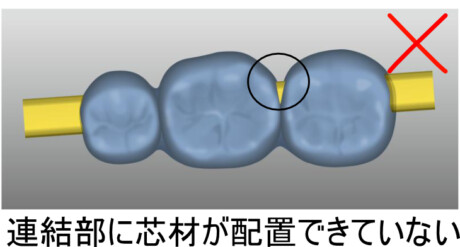

下図は両連結部に芯材が配置されていない例です。
連結部に配置できていない状態
芯材の配置やレジン厚さをCAD上で確認する方法として、「芯材配置確認用STLデータ」を用いた方法を紹介します。
手順は次の動画をご参考ください。
動画内で使用した「芯材配置確認用STLデータ」はこちらからDLいただけます。

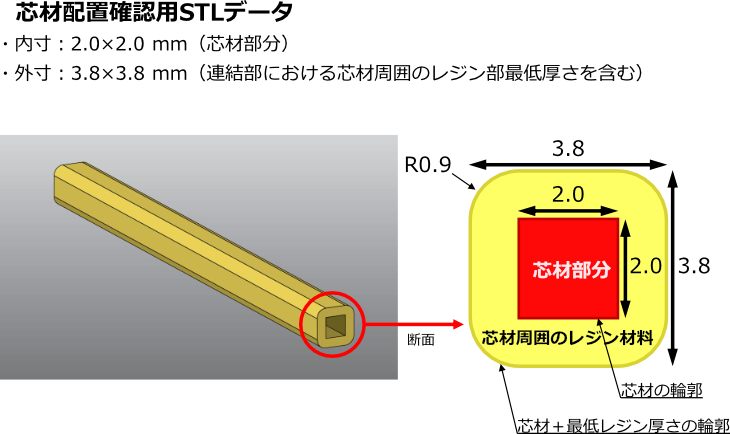

芯材配置確認用STLデータの内容
【Q2】芯材がマージンに配置されても問題ありませんか。
問題ありません。
芯材がマージンに配置される設計でも使用できます。
芯材の咬合面側のレジン厚さは1.0mm以上を確保してください。

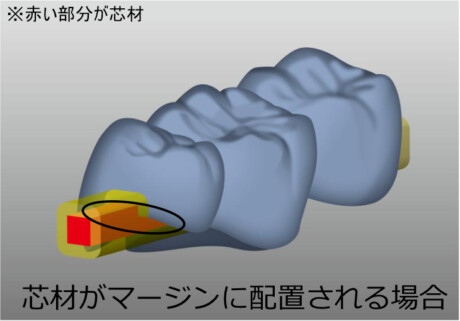

芯材がマージンに配置される設計の例
【Q3】芯材が支台歯咬合面上に配置できない、支台歯によって途切れる設計でも問題ありませんか。
問題ありません。
芯材が支台歯の上にない設計でも使用できます。
また、支台歯咬合面上の芯材有無によって、破壊試験に有意差は認められていません。
【Q】支台歯の咬合面上に芯材が配置できない場合でも使えますか。
https://www.yamakin-gold.co.jp/yn/qa082_shinbow/
図のように芯材が途切れている場合でも、設計条件を満たしていれば使用可能です。

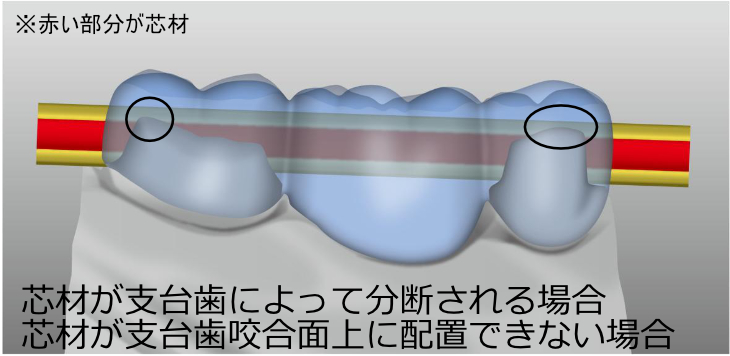

芯材が途切れている場合
【Q4】芯材が咬合面に露出する配置でも問題ありませんか。
咬合面に芯材が露出する症例には使用しないでください。

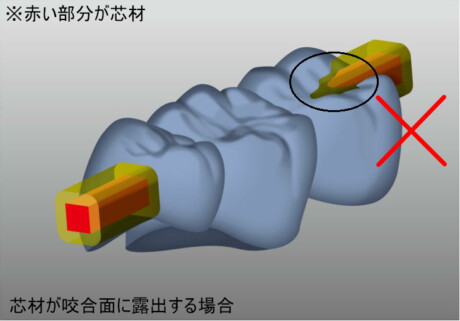

咬合面に芯材が露出する場合
芯材の咬合面側のレジン厚さは1.0mm以上を確保してください。
【Q】芯材の配置条件を教えてください。
https://www.yamakin-gold.co.jp/yn/qa082_shinbow/
