【歯科技工Q&A】銀合金について
【Q1】銀合金で製作した歯科修復物が変色した。理由を知りたい。
歯科鋳造用銀合金は銀を主成分とし、その他にインジウム、スズ、亜鉛などが多く含まれています。銀は硫化に弱く、その他の元素は酸化による影響で変色することがあります。
ヤマキンの銀合金(「ユニ1-n」、「ユニコムPT」)と金銀パラジウム合金(「パラゼット12-ｎ」)で作製したクラウンを37℃と60℃※の湿潤雰囲気で1週間保管した場合の外観を下図に示します。
※変色の差をわかりやすくするため、加速試験条件として60℃の湿潤雰囲気を設定しました。
1週間保管後の外観
①：37℃湿潤雰囲気で1週間保管後の「ユニ1-ｎ」、「ユニコムＰＴ」、「パラゼット12-ｎ」ではほとんど差が認められません。
②：さらに過酷な60℃湿潤雰囲気1週間後では「パラゼット12-ｎ」の変色は僅かですが、「ユニ1-ｎ」と「ユニコムＰＴ」は変色していることが分かります。
※【参考】
歯科用金属材料の腐食試験方法（JIS T 6002：2014）の硫化物による変色試験（静的浸せき）において、この実験で使用した銀合金と金銀パラジウム合金では大差がないことを確認しています。
【Q2】耐変色性が最も高いヤマキンの銀合金 第2種製品が知りたい。
ユニ1-ｎです。
ヤマキンの銀合金製品の「JIS T 6108：2005 歯科鋳造用銀合金」に基づく変色試験の結果を相対的に評価したもので、変色しないということではありません。
また、金合金や金銀パラジウム合金ほどの耐変色性を有するということではありません。
【Q3】銀合金で製作した歯科修復物を取り扱う際の注意事項を知りたい。
次の点にご注意ください。
- 中性ではない溶液（アルカリ性洗浄剤、酸など）で洗浄しないこと。
洗浄に使用している溶液と反応すること、残留することが変色の原因となる可能性があります。
中性洗剤もしくはエタノールを使用して超音波洗浄することを推奨いたします。 - 研磨、洗浄後に素手で触らない。
皮脂や汗に含まれる硫黄成分と反応すること、残留することが変色の原因となる可能性があります。
【Q4】ヤマキンの銀合金 第2種製品の特長を知りたい。
表1をご参照ください。

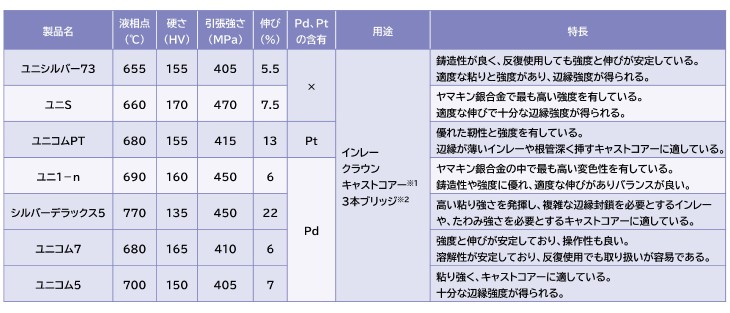

表1 ヤマキンの歯科鋳造用銀合金 第２種の特長
※1 強度が不足する形態のキャストコアーには、銀合金の使用をお控えください。
※2 3本ブリッジを製作する場合、連結部の断面積を十分に確保し、歯冠長の短い症例など、連結部の断面（高さ、厚み）が十分に確保できない場合は銀合金の使用を避けてください。
【Q5】ヤマキンの銀合金製品の用途を３本ブリッジまでとしているのはなぜですか。
理由は次のとおりです。
ヤマキンの歯科鋳造用銀合金 第2種の0.2％耐力は、歯科鋳造用金合金のJIS規格（表２参照）と比較した場合、金合金タイプ2より大きく、金合金タイプ3に近い値になっています。
そのためブリッジに使用可能と判断していますが、銀合金は脆いという特性があるためブリッジに使用する場合は3本までとしています。
また、3本ブリッジを製作する場合は、連結部の断面積を十分に確保し、歯冠長の短い症例など、連結部の断面（高さ、厚み）が十分に確保できない場合は銀合金の使用を避けてください。

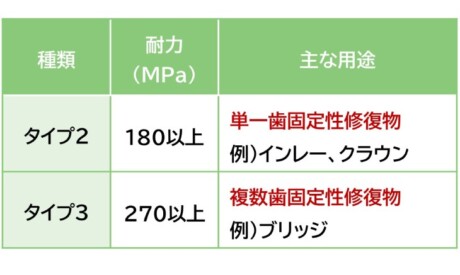

表2 歯科鋳造用金合金の耐力および主な用途[1]
※[1]JIS T 6116：2022より引用
関連記事
【歯科用合金Q&A】銀合金と金銀パラジウム合金について
https://www.yamakin-gold.co.jp/yn/wm005_metal/
【歯科用合金Q&A】歯みがきの泡がグレーに？銀合金修復物で気を付けることとは
https://www.yamakin-gold.co.jp/yn/ym156_hamigaki/
パラゼット１２−ｎ 管理医療機器 歯科鋳造用金銀パラジウム合金 認証番号：221ACBZX00087000
ユニシルバー７３ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：220ACBZX00035000
ユニＳ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：220ACBZX00032000
ユニ１−ｎ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：221ACBZX00089000
ユニコム７ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：220ACBZX00034000
ユニコム５ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：220ACBZX00033000
シルバーデラックス５ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：220ACBZX00030000
ユニコムＰＴ 管理医療機器 歯科鋳造用銀合金第2種 認証番号：302ACBZX00036000
製造販売元：YAMAKIN 株式会社 〒781-5451 高知県香南市香我美町上分字大谷 1090-3
