設備について
デジ研に設置されている設備紹介
先端デジタル技術研究所（デジ研）では、オープンで高精度、高品質を実現する機器を選定し、精密な補綴物の臨床的評価を行っています。※ヤマキン発行の「歯科用デジタルハンドブック」で紹介している機器はポップアップウインドウで詳細をご確認いただけます。
- 全ての機器
- スキャナ
- ミリングマシン
- ファーネス
- 3Dプリンタ
AutoScan-DS-EX ProSHINING3D
E33Shape
Identica T500ジオメディ株式会社
D7003Shape
DORAデジタルプロセス株式会社
D5003Shape
DWX-52Dローランド ディー.ジー.株式会社
DWX-50ローランド ディー.ジー.株式会社
V22-5XB株式会社牧野フライス製作所
ULTRASONIC20 linearDMG森精機株式会社
CORiTEC 250iimes-icore
KZRシンファーYAMAKIN株式会社
AUSTROMAT µSiC®DEKEMA
inFire HTCデンツプライ シロナ株式会社
TRS 3DプリンターYAMAKIN株式会社
ProJet® MJP 36003D Systems Corporation
AutoScan-DS-EX Pro
SHINING3D
CADソフトウェアexocad
| スキャン方式 | Blue LED |
| スキャン精度（μｍ） | 10 以下 |
| 計測範囲（mm） | 100 × 100 × 75 |
| 測定対象 | 石膏模型、ワックス シリコンバイト |
| 出力ファイル | STL、OBJ、PLY |
| 設置デジ研 | |
Identica T500
ジオメディ株式会社
CADソフトウェアexocad
| スキャン方式 | Blue LED |
| スキャン精度（μｍ） | 7 以下 |
| 計測範囲（mm） | 90 × 72 × 60 |
| 測定対象 | 石膏模型，ワックス，シリコンガム シリコンバイト |
| 出力ファイル | STL |
| 設置デジ研 | |
・着脱式3軸アームにより，簡単にインプレッションオートスキャンが可能
・最新の2.0 MP解像度カメラ搭載により，よりクリーンで鮮明なデータを提供
・Full Archスキャンが12秒で可能
・Blue Lighgt technologyを適用して，より精密な7ミクロン以下の高品質な3Dスキャンデータを提供
・スキャンスペースが広く，多いな咬合器に装着した模型を簡単にスキャンすることが可能

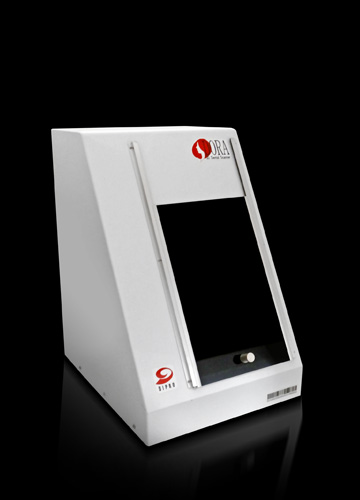

DORA
デジタルプロセス株式会社
CADソフトウェアexocad
| スキャン方式 | 非接触式LED パターン光投影 |
| スキャン精度（μｍ） | 25 以下 |
| 計測範囲（mm） | φ100 × H60 |
| 測定対象 | 石膏 |
| 出力ファイル | STL ms1（オリジナルフォーマット） |
| 設置デジ研 | |
・高速高精度な計測が可能で、全額模型ではわずか30数秒で計測が可能
・標準のスキャンで計測できなかった箇所を追加スキャンで補完可能
・顎データと支台歯、上顎、下顎との位置合わせは自動位置合わせ可能

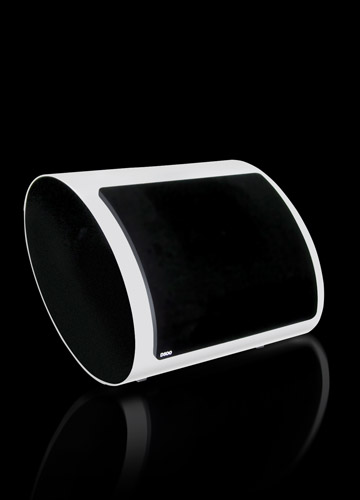

D500
3Shape
CADソフトウェアデンタルシステム
| スキャン方式 | ブルーLED マルチライン |
| スキャン精度（μｍ） | 5 |
| 計測範囲（mm） | 60 |
| 測定対象 | 石膏模型 印象（アドオンソフトウェアが必要） |
| 出力ファイル | STL |
| 設置デジ研 | |
・作業模型の歯列と支台歯を同時にスキャン
・上顎と下顎を同時にスキャンして作業時間を節約
・証明された高精度「5ミクロン」
DWX-50
ローランド ディー.ジー.株式会社
| 湿式/乾式 | 乾式 |
| 軸数 | 5軸（同時5軸） |
| スピンドル回転数（rpm） | ～ 30,000 |
| 加工可能材料 | ワックス・ハイブリッドレジン PMMA・ジルコニア |
| 重量（kg） | 50 |
| 設置デジ研 | |
・最大5本の工具をセットでき自動で交換できるオートツールチェンジャー搭載
・エアブロー装置を備えており、加工表面の粉塵を取り除きながら作業可能
・前後方向に20度傾けるB軸を備えており、同時5軸加工も可能
V22-5XB
株式会社牧野フライス製作所
| 湿式/乾式 | 湿式・乾式 |
| 軸数 | 5軸（同時5軸） |
| スピンドル回転数（rpm） | ～ 40,000 |
| 加工可能材料 | ワックス・ハイブリッドレジン PMMA・ジルコニア チタン・コバルトクロム |
| 重量（kg） | 4,300 |
| 設置デジ研 | |
・主軸の内部に冷却油を送り込み内側から冷却する軸芯冷却機能
・ベアリングの潤滑を主軸の冷却油から供給する機能を備える
・主軸の熱変位が抑えられ、機械精度は±1㎛である
ULTRASONIC20 linear
DMG森精機株式会社
| 湿式/乾式 | 湿式・乾式 |
| 軸数 | 5軸（同時5軸） |
| スピンドル回転数（rpm） | ～ 42,000 |
| 加工可能材料 | ワックス・ハイブリッドレジン PMMA・ジルコニア チタン・コバルトクロム |
| 重量（kg） | 3,750 |
| 設置デジ研 | |
・機械剛性が高く、軸ぶれが起こりにくいため、チタンやコバルトなどの硬い素材の切削において高い精度を実現
・60本の工具をセットできるツールチェンジャーが搭載（標準仕様は24本）
・一度のセッティングで使用可能な工具の種類が多く、かつ同時５軸加工が可能なため。複雑な形状も加工可能
CORiTEC 250i
imes-icore
| 湿式/乾式 | 湿式・乾式 |
| 軸数 | 5軸（同時5軸） |
| スピンドル回転数（rpm） | ～ 42,000 |
| 加工可能材料 | ジルコニア・ガラスセラミックス ハイブリッドレジン・ワックス |
| 重量（kg） | 85 |
| 設置デジ研 | |
・標準装備のツール管理システムで刃物を管理
・高周波スピンドル搭載により高い加工精度を実現
・オートツールチェンジャー機能（10 本）を搭載
DWX-52D
ローランド ディー.ジー.株式会社
| 湿式/乾式 | 乾式 |
| 軸数 | 同時5 軸 |
| スピンドル回転数（rpm） | ～ 30,000 |
| 加工可能材料 | ジルコニア，ワックス，PMMA，ハイブリッドレジン，PEEK，石膏 |
| 重量（kg） | 67 |
| 設置デジ研 | |
・同時5軸制御とボールネジによる高品質な加工、オートツールチェンジャー搭載
KZRシンファー
YAMAKIN株式会社
| 有効加熱寸法（mm） | Φ90×H80 |
| 焼成台寸法（mm）数 | Φ95 |
| 最高使用温度（°C） | 1,600 |
| ヒーター | ヒーターMoSi2 ヒーター |
| 設置デジ研 | |
・幅300mm、重量29kgとコンパクトであるため、設置や移動も容易
・3.5インチカラーディスプレイを搭載してプログラム入力や焼結工程表示可能
・プログラムは100パターン入力可能
AUSTROMAT µSiC®
DEKEMA
| 有効加熱寸法（mm） | - |
| 焼成台寸法（mm）数 | 120×H180 |
| 最高使用温度（°C） | 1,560 |
| ヒーター | SiC ヒーター |
| 設置デジ研 | |
・SBとLANの２つのインターフェース
(LANネットワーク経由から焼結プログラムをインプット可能)
・焼結プログラムの実行結果を品質記録として保存
・2時間未満の停電であれば、通電後に焼結プログラム進行を自動再開可
TRS 3Dプリンター
YAMAKIN株式会社
| 積層ピッチ | 10µm～100µm |
| 造形方式 | LCD |
| LCDスペック | 8.9インチ 2K LCDパネル |
| 光源 | パラLEDマトリクス |
| 解像度 | XY：75µm Z：10µm |
| 最大造形サイズ | （W×D×H）190×120×200mm |
| 造形マテリアル | 光硬化樹脂 |
| 入力データ形式 | STL |
| 設置デジ研 | |

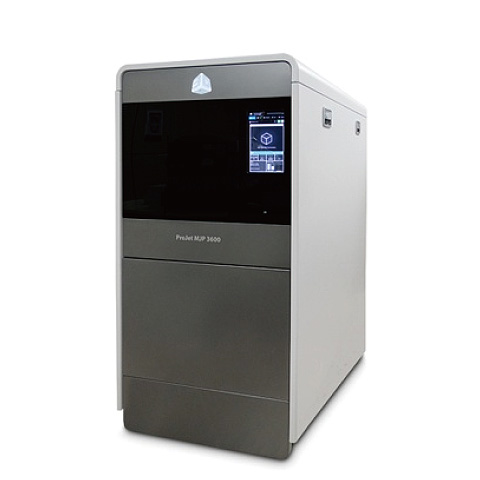

ProJet® MJP 3600
3D Systems Corporation
| 積層ピッチ | HDモード 32µm UHDモード 29µm XHDモード 16µm |
| 精度 （参考値，条件により異なる） |
25.4mm（1インチ）寸法あたり 0.025-0.05mm |
| 造形マテリアル | 光硬化樹脂 |
| 入力データ形式 | STL, SLC |
| 設置デジ研 | |
